Menyesuaikan atau Memotong Minyak Air Gas Pulp atau Fibro dengan Wafer Flanged Ball Valve
Detail produk:
| Tempat asal: | Cina |
| Nama merek: | CXDLV |
| Sertifikasi: | CE&ISO |
| Nomor model: | Q71F |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1pc |
|---|---|
| Harga: | Dapat dinegosiasikan |
| Kemasan rincian: | Kasus Kayu Lapis yang Cocok sesuai dengan struktur katup yang berbeda |
| Waktu pengiriman: | 5 ~ 25 Hari Kerja |
| Syarat-syarat pembayaran: | T/T, Paypal, Western Union, D/A, L/C, D/P, MoneyGram |
| Menyediakan kemampuan: | 500pcs/Mon |
|
Informasi Detail |
|||
| Bahan katup: | WCB | Kursi: | PPL |
|---|---|---|---|
| Pengemasan: | Grafit Fleksibel | Hubungan: | KUE WAFER |
| Ukuran: | DN50 | Model: | Q71F |
Deskripsi Produk

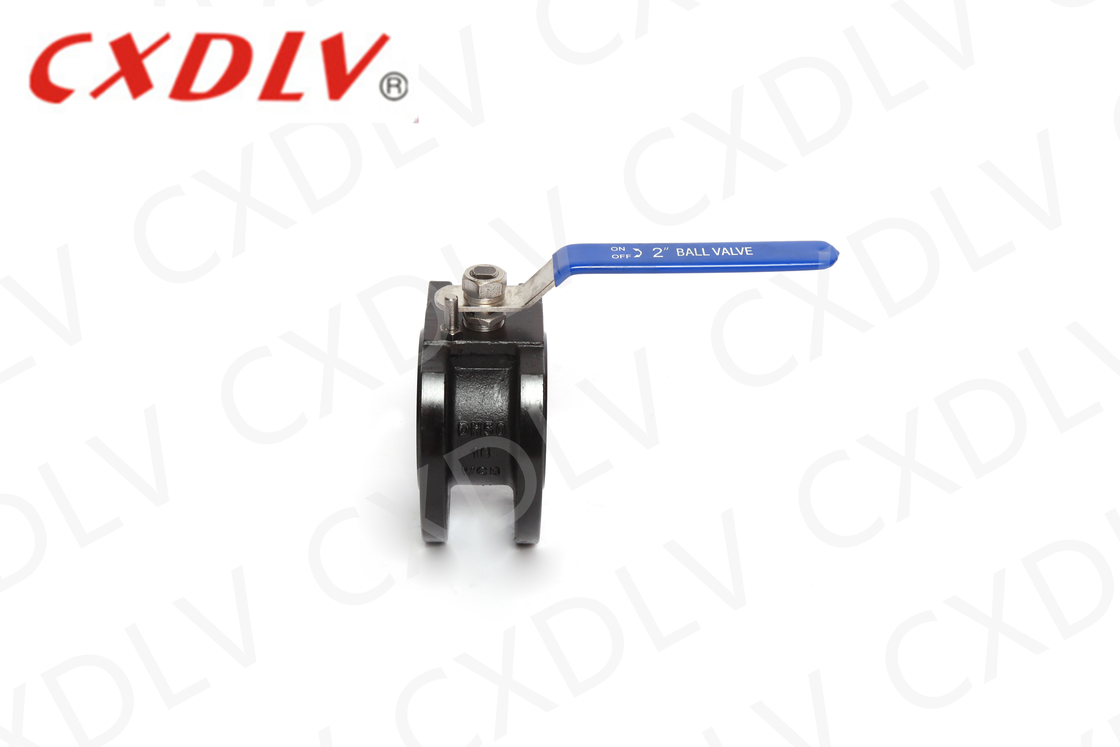

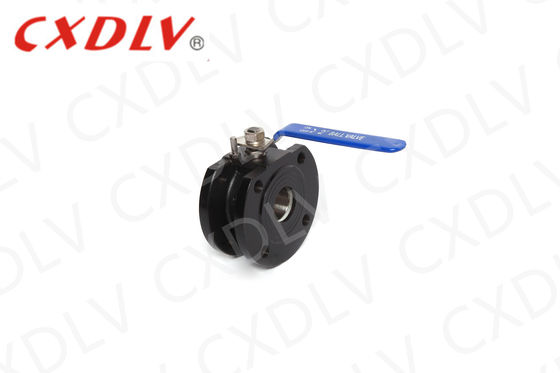

WCB Carbon Steel Wafer Thin Flanged Ball Valve dengan pegangan stainless steel
Fitur Produk
1PC Wafer Ball Valve
Standar yang berlaku:
- Desain dan Manufaktur: GB / T12237 / 1989
- Sambungan: JB / T79
- Uji tahan api: GB / T13927 - 1992
Jangkauan ukuran:
- DN15 ~ DN200
Tekanan nominal:
- 1,6 ~ 4,0 MPa
Rentang suhu:
- 20 °C ~ 350 °C
Wafer Ball Valve adalah generasi baru dari katup bola jarak flange ultra pendek yang dikembangkan dengan memperkenalkan teknologi Italia untuk desain lokal.Bentuk V dan bentuk OProduk ini memiliki karakteristik struktur kompak, ukuran kecil, berat ringan dan instalasi yang nyaman.
| Satuan: mm | |||||
| Tekanan | Ukuran | L | D | D1 | D2 |
| PN16 | 15 | 35 | 95 | 65 | 45 |
| 20 | 38 | 105 | 75 | 55 | |
| 25 | 42 | 115 | 85 | 65 | |
| 32 | 50 | 135 | 100 | 78 | |
| 40 | 62 | 145 | 110 | 85 | |
| 50 | 72 | 160 | 125 | 100 | |
| 65 | 95 | 180 | 140 | 120 | |
| 80 | 118 | 195 | 160 | 135 | |
| 100 | 140 | 215 | 180 | 155 | |
| 125 | 195 | 245 | 210 | 185 | |
| 150 | 225 | 280 | 240 | 210 | |
| 200 | 275 | 335 | 295 | 265 | |
Aplikasi
Wafer Ball Valve dapat digunakan secara luas di bidang minyak bumi, kimia, metalurgi, pembangkit listrik, industri ringan dan bidang lain untuk menyesuaikan atau memotong minyak, air, gas dan pulp atau cairan fibrous secara otomatis.
Kekuatan
1Desain unik dari eksentrik membuat transmisi tanpa gesekan antara permukaan penyegelan, yang memperpanjang umur layanan katup.
2. kursi elastis dihasilkan oleh torsi.
3Desain curug yang cerdik membuat katup memiliki fungsi penyegelan otomatis yang semakin ketat, dengan kompensasi dan kebocoran nol antara permukaan penyegelan.
4Ukuran kecil, ringan, ringan dan mudah dipasang.
5Perangkat pneumatik dan listrik dapat dikonfigurasi sesuai dengan kebutuhan pengguna untuk memenuhi kebutuhan remote control dan program kontrol.
6Bahan kursi pengganti dapat diterapkan pada berbagai media.
Pemilihan Model
Katup bola wafer
| Nomor model | Tekanan Kerja / Mpa |
Suhu yang berlaku /°C |
Medium yang berlaku |
| Q71F-16P | 1.6 | PTFE≤150 PPL ≤ 250 |
Nitrosa |
| Q71F-25P | 2.5 | Nitrosa | |
| Q71F-16Ti | 1.6 | Medium Korosif yang Mengoksidasi | |
| Q71F-25Ti | 2.5 | Medium Korosif yang Mengoksidasi |
