Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Bahan Tubuh: | CF8, CF8M, WCB, CF3, CF3M | Bahan bola: | CF8, CF8M |
|---|---|---|---|
| Bahan Kursi: | PTFE | Model Pelabuhan: | L-Port, T-Port |
| Standar: | GB/ANSI/JIS | Nomor model: | Q44F-16P,Q45F-16C |

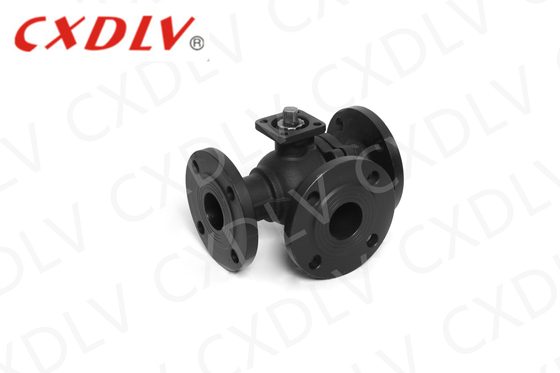

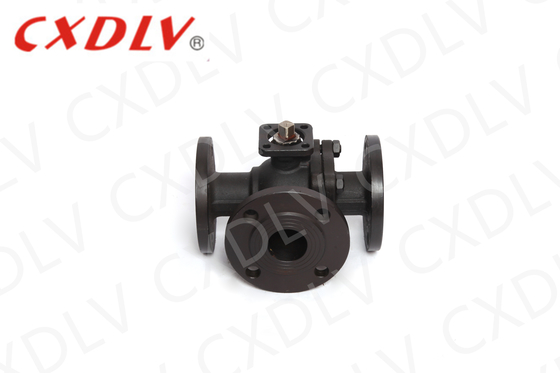

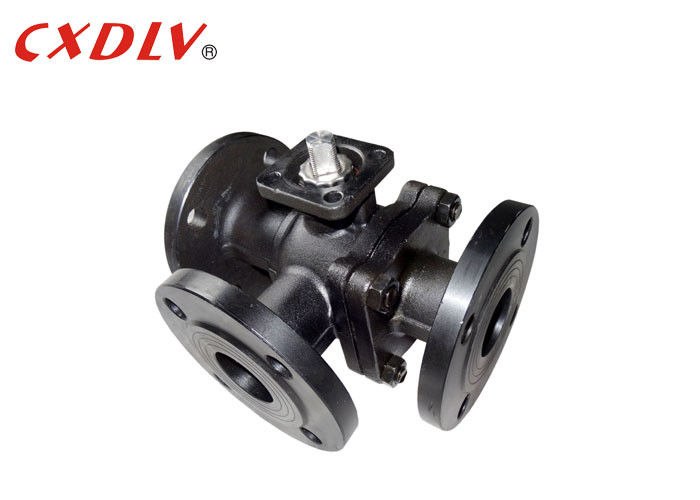

3 Way Flanged Ball Valve PN16 Casting Steel Dengan ISO5211 TOP
Spesifikasi
Membuang katup bola terapung
Standar yang berlaku:
- Desain dan Pembuatan:GB12237-89
- Sambungan: JB/T79
- Tes tahan api: API607 4th 1993
- Pengujian dan Inspeksi:GB/T13927-1992
Jangkauan ukuran:
- DN15 ~ DN200
Tekanan nominal:
- PN16 PN25 PN40
Rentang suhu:
- -20°C~185°C
Katup bola tiga arahtersedia dalam versi T dan L. Tipe T memungkinkan tiga pipa orthogonal untuk berkomunikasi satu sama lain dan memotong saluran ketiga untuk berfungsi sebagai split dan merger.
Tipe L katup bola tiga arah hanya dapat menghubungkan dua pipa yang orthogonal satu sama lain, dan tidak dapat menjaga pipa ketiga terhubung satu sama lain pada saat yang sama, hanya untuk mendistribusikan.digunakan untuk memisahkan kedua inlet dari satu outlet atau dapat menghubungkan salah satu dari dua inlet ke satu outlet.Jenis lain dari katup 3-port dapat dirancang untuk skema dan posisi arah aliran lain yang mungkin.
| Tekanan | Ukuran | L | L1 | D | D1 | D2 | Z-φd | ISO5211 φD |
4-φW |
| PN16 | 15 | 130 | 65 | 95 | 65 | 45 | 4-14 | F5 | 4-φ6 |
| 20 | 160 | 80 | 105 | 75 | 55 | 4-14 | F5-F7 | 4-φ8 | |
| 25 | 180 | 90 | 115 | 85 | 68 | 4-14 | F5-F7 | 4-φ8 | |
| 32 | 200 | 100 | 135 | 100 | 78 | 4-18 | F5-F7 | 4-φ8 | |
| 40 | 220 | 110 | 145 | 110 | 88 | 4-18 | F7-F10 | 4-φ10 | |
| 50 | 240 | 120 | 160 | 125 | 102 | 4-18 | F7-F10 | 4-φ10 |
Aplikasi
Katup ini terutama digunakan dalam industri sirkulasi pasokan air dan drainase, pasokan air perkotaan dan drainase, gedung tinggi dan hotel tekanan air outlet pompa,digunakan untuk mengurangi air dan menghilangkan palu air yang merusak , menjamin pengoperasian jaringan pipa yang aman. dirancang untuk mempertimbangkan sepenuhnya persyaratan lingkungan, tidak ada getaran, tidak ada kebisingan, operasi yang lancar, memastikan bahwa hotel,tempat tinggal tenang dan memiliki fungsi hemat daya.
Mengapa memilih kami?
1Resistensi cairan rendah, dan koefisien resistensi sama dengan panjang pipa.
2Strukturnya sederhana, ukurannya kecil dan beratnya ringan.
3Hal ini kompak dan dapat diandalkan, dan memiliki sifat penyegelan yang baik.
4Operasi ini nyaman, pembukaan dan penutupan cepat, dan rotasi adalah 90 ° dari pembukaan penuh ke penutupan penuh, yang nyaman untuk kontrol jarak jauh.
5. pemeliharaan yang nyaman, katup bola memiliki struktur yang sederhana, dan cincin penyegelan umumnya bergerak, dan pemisahan dan penggantian relatif nyaman.
6Ketika benar-benar terbuka atau benar-benar tertutup, permukaan penyegelan bola dan kursi katup terisolasi dari media, dan media tidak menyebabkan erosi permukaan penyegelan katup.
7Berbagai aplikasi, dari kecil hingga beberapa milimeter, hingga beberapa meter, dari vakum tinggi hingga tekanan tinggi dapat diterapkan.
