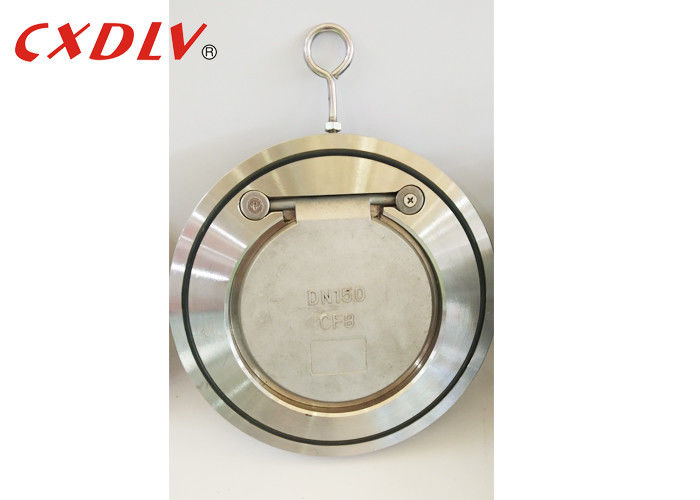

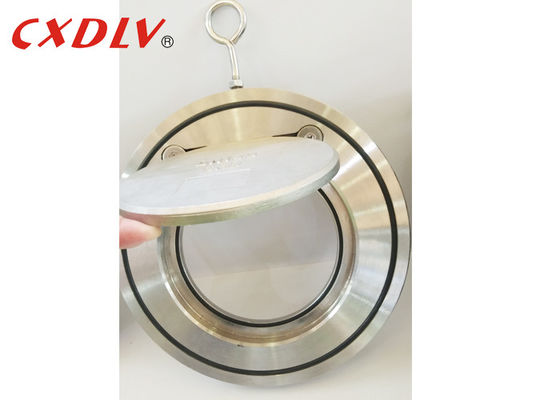

CF8 Soft NBR Seat Wafer Swing Check Valve Kebocoran Nol
Detail produk:
| Tempat asal: | Cina |
| Nama merek: | CXDLV |
| Sertifikasi: | CE,ISO,TS |
| Nomor model: | H74F |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 pc |
|---|---|
| Kemasan rincian: | Casing Plywood yang Cocok sesuai dengan struktur katup yang berbeda |
| Waktu pengiriman: | 5 ~ 25 Hari Kerja |
| Syarat-syarat pembayaran: | T / T, L / C,, D / A, D / P, Western Union, MoneyGram |
| Menyediakan kemampuan: | 1000 pcs per bulan |
|
Informasi Detail |
|||
| Tubuh: | CF8, CF8M, WCB ... | Cakram: | SS304, SS316 |
|---|---|---|---|
| Kursi: | NBR, | Ukuran Port: | DN40 ~ DN600 |
| Suhu kerja: | -20℃~+180 | Standar: | ANSI, ASME, API, DIN, JIS, BS, GB |
| Tekanan: | 150LB | Aplikasi: | Air, Minyak, Gas ... |
| Menyoroti: | NBR Seat Wafer Swing Check Valve,Zero Leakage Swing Check Valve,CF8 Wafer Swing Check Valve |
||
Deskripsi Produk
NBR Soft Seat Wafer Swing Check Valve Kebocoran Nol
Periksa Fitur Katup
Katup Periksa Ayun Wafer Disk Tunggal
Standar yang Berlaku:
- Desain dan Manufaktur: ASTM B16.34
- Koneksi Flange: ASTI16.5
- Tes dan Inspeksi: API598
Rentang Ukuran:
-1 1/2"~16"
Peringkat Tekanan:
-ANSI 150LB,300LB
- JIS 10K,20K
Kisaran suhu:
- -20 °C~180 °C
| Bahan Tubuh | Baja karbon | CF8 | CF8M |
| Disk katup | Baja karbon | SS304 | SS316 |
| Baut, Mesin Cuci | SS304 | SS304 | SS316 |
| baut mata | Baja Karbon Berlapis | Baja Karbon Berlapis | Baja Catbon Berlapis |
| O-cincin | NBR, EPDM | ||
| Suhu kerja | -20℃~120 | -29℃~180 | -29℃~180 |
| Medium | Air, Uap, Minyak, Gas | ||
| Standar | ANSI,DIN,JIS,JB | ||
(PN16) Dimensi Katup Periksa Swing Disk Tunggal
(Satuan: mm)
| DN | SEBUAH | L | ||
| PN16 | PN25 | PN16 | PN25 | |
| 100 | 162 | 168 | 16 | 16 |
| 125 | 192 | 194 | 16 | 16 |
| 150 | 218 | 225 | 19 | 19 |
| 200 | 273 | 285 | 28 | 28 |
Periksa Tinjauan Katup
Periksa Katup adalah katup penutup otomatis yang biasanya digunakan untuk mencegah aliran balik atau drainase dalam sistem pipa.Sering diterapkan pada sisi pelepasan pompa, katup periksa mencegah sistem terkuras jika pompa berhenti dan melindungi dari aliran balik, yang dapat membahayakan pompa dan/atau peralatan lainnya.
Katup Periksa Ayun memiliki piringan datar yang berputar atau berayun di sekitar pin engsel.Mereka berbiaya rendah, dan memiliki karakteristik kehilangan kepala yang rendah saat terbuka penuh.Tetapi karena langkah panjang dan inersia cakram, katup periksa ayun tradisional mungkin terbanting pada pemasangan pipa vertikal.Oleh karena itu, katup ini terkadang dilengkapi dengan tuas dan aksesori berat.Mereka dapat menangani cairan dengan padatan seperti air limbah.
Fitur:
- Desain Ekonomis: Berat rendah dan panjang peletakan pendek menghasilkan penghematan dalam biaya awal, kebutuhan ruang, dan pemasangan jika dibandingkan dengan katup periksa tipe ayun full-body.
- Head Loss Minimal: Head loss diminimalkan dengan menyediakan jalur aliran yang pendek, lurus, dan hampir tidak terhalang
- Penutupan Cepat untuk Mengurangi Water Hammer: Shut-off dicapai melalui sepenuhnya otomatis, cakram dibantu pegas yang menutup mendekati kecepatan aliran nol - desain cakram bernyanyi yang ringan menciptakan penutup positif sebelum pembalikan aliran yang membantu menjaga lonjakan seminimal mungkin
- Kursi Lunak yang Tangguh: yang digabungkan dengan permukaan penyegelan mesin presisi membantu memastikan segel kedap gelembung yang memenuhi atau melampaui persyaratan pengujian API 598
