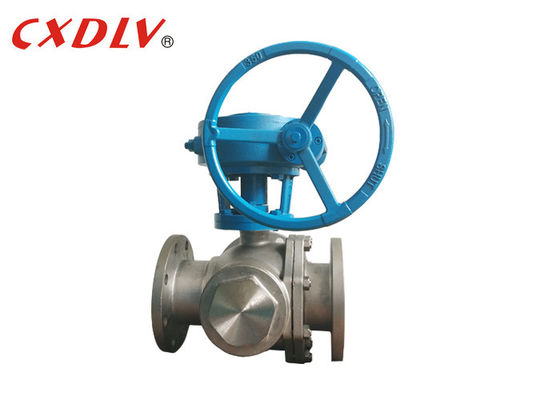

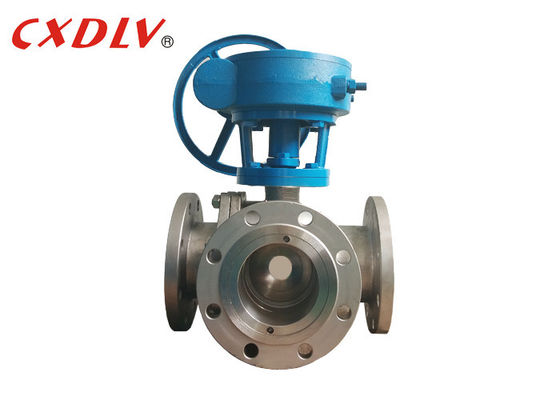

PTFE Seat T Port Gear Operation SS 150LB 3 Way Ball Valve
Detail produk:
| Tempat asal: | Cina |
| Nama merek: | CXDLV |
| Sertifikasi: | CE,ISO,TS |
| Nomor model: | Q45F |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 pc |
|---|---|
| Kemasan rincian: | Casing Plywood yang Cocok sesuai dengan struktur katup yang berbeda |
| Waktu pengiriman: | 5 ~ 25 Hari Kerja |
| Syarat-syarat pembayaran: | T / T, L / C,, D / A, D / P, Western Union, MoneyGram |
| Menyediakan kemampuan: | 5000 pcs per bulan |
|
Informasi Detail |
|||
| Tubuh: | CF8, CF8M, WCB, CF3M | Kursi: | PTFE, RPTFE, POB |
|---|---|---|---|
| Struktur: | Kurangi Bore | Ukuran Port: | 15A ~ 200A |
| Koneksi: | RF | Tekanan: | 150LB ~ 300LB |
| Operasi: | Worm Gear | Standar: | ANSI, ASME, API, DIN, JIS, BS, GB |
| Aplikasi: | Air, Minyak, Gas ... | ||
| Menyoroti: | 150LB 3 Way Ball Valve,200A Reduce Bore Ball Valve,PTFE Seat Ball Valve |
||
Deskripsi Produk
T-port Katup Bola 3 arah Stainless Steel dengan Operasi Roda Gigi
Fitur Ball Valve
Port Penuh 3 Way Ball Valve
Standar yang Berlaku:
- Desain dan Manufaktur: GB12237-89
- Koneksi: JB / T79
- Uji Tahan Api: API607 4th 1993
- Tes dan Inspeksi: GB / T13927-1992
Rentang ukuran:
- DN15 ~ DN200
Peringkat Tekanan:
- PN16 PN25 PN40
Rentang suhu:
- -20 ° C ~ 185 ° C
Katup bola tiga arahtersedia dalam versi T dan L.Tipe-T memungkinkan tiga pipa ortogonal untuk berkomunikasi satu sama lain dan memotong saluran ketiga untuk berfungsi sebagai perpecahan dan penggabungan.Jenis katup bola tiga arah L hanya dapat menghubungkan dua pipa yang ortogonal satu sama lain, dan tidak dapat menjaga pipa ketiga terhubung satu sama lain pada saat yang sama, hanya untuk mendistribusikan.
| Tekanan | Ukuran | L | L1 | D | D1 | D2 | Z-φd | ISO5211 φD |
4-φW |
| PN16 | 15 | 130 | 65 | 95 | 65 | 45 | 4-14 | F5 | 4-φ6 |
| 20 | 160 | 80 | 105 | 75 | 55 | 4-14 | F5-F7 | 4-φ8 | |
| 25 | 180 | 90 | 115 | 85 | 68 | 4-14 | F5-F7 | 4-φ8 | |
| 32 | 200 | 100 | 135 | 100 | 78 | 4-18 | F5-F7 | 4-φ8 | |
| 40 | 220 | 110 | 145 | 110 | 88 | 4-18 | F7-F10 | 4-φ10 | |
| 50 | 240 | 120 | 160 | 125 | 102 | 4-18 | F7-F10 | 4-φ10 | |
| 65 | 260 | 130 | 180 | 145 | 122 | 4-18 | F7-F10 | 4-φ10 | |
| 80 | 280 | 140 | 195 | 160 | 138 | 8-18 | F10-F12 | 4-φ12 | |
| 100 | 320 | 160 | 215 | 180 | 158 | 8-18 | F10-F12 | 4-φ12 | |
| 125 | 280 | 190 | 245 | 210 | 188 | 8-18 | F12-F14 | 4-φ16 | |
| 150 | 440 | 220 | 280 | 240 | 212 | 8-23 | F14-F16 | 4-φ16 | |
| 200 | 550 | 275 | 335 | 295 | 268 | 12-23 | F14-F16 | 4-φ16 |
Keuntungan dari Ball Valve
- Dengan hambatan aliran terendah
- Ini dapat mewujudkan pembukaan dan penutupan cepat, dan waktu pembukaan dan penutupan beberapa struktur hanya 0,05 ~ 0,1 detik, sehingga dapat digunakan dalam sistem otomasi dudukan uji.Buka dan tutup katup dengan cepat saat beroperasi tanpa benturan.
- Dalam keadaan terbuka dan tertutup penuh, bola dan dudukan permukaan penyegelan dan isolasi media, sehingga kecepatan tinggi melalui media katup tidak akan menyebabkan erosi pada permukaan penyegelan.
- Struktur kompak, ringan, dapat dipertimbangkan untuk sistem medium suhu rendah untuk struktur katup yang paling masuk akal.
- Diproduksi dalam berbagai ukuran yang memberikan fleksibilitas dalam pemilihan
- Berikan layanan yang aman di bawah tekanan tinggi dan kondisi suhu tinggi
- Dibandingkan dengan katup lain, katup dikendalikan dengan gaya yang lebih sedikit.
Aplikasi Ball Valve
Katup Bola digunakan untuk aliran dan kontrol tekanan dan mematikan untuk cairan korosif, slurry, cairan normal dan gas.
Mereka digunakan dalam industri minyak dan gas alam, tetapi juga menemukan tempat di banyak sektor manufaktur dan penyimpanan bahan kimia.
FAQ
T: Apakah Anda perusahaan dagang atau pabrikan?
A: Kami adalah pabrik.
Q: Berapa lama waktu pengiriman Anda?
A: Menurut pesanan, 7 ~ 60 hari.
T: Apakah Anda menyediakan sampel?apakah ini gratis atau ekstra?
A: Ya, kami dapat menawarkan sampel secara gratis tetapi tidak membayar biaya pengiriman.
T: Apa ketentuan pembayaran Anda?
A: Pembayaran <= 1000USD, 100% di muka.Pembayaran> = 1000USD, 30% T / T di muka, saldo sebelum pengiriman.
