Semi Return Single Acting Pneumatic Digerakkan 3 way Valve On Off Valve
Detail produk:
| Tempat asal: | Cina |
| Nama merek: | CXDLV |
| Sertifikasi: | CE&ISO |
| Nomor model: | Q641F |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1pc |
|---|---|
| Harga: | Dapat dinegosiasikan |
| Kemasan rincian: | Casing Plywood Cocok sesuai dengan struktur katup yang berbeda |
| Waktu pengiriman: | 5 ~ 25 Hari Kerja |
| Syarat-syarat pembayaran: | T / T, Paypal, Serikat Barat, D / A, L / C, D / P, MoneyGram |
| Menyediakan kemampuan: | 500 pcs / Senin |
|
Informasi Detail |
|||
| tubuh bahan: | CF8 | Bahan kursi: | PTFE |
|---|---|---|---|
| Kekuasaan: | Spring Return Actuator | Koneksi: | Flange ganda |
| Ukuran katup: | 1/2 "~ 8" | Media: | Gas Minyak Air |
| Menyoroti: | katup bola dioperasikan pneumatik,katup pneumatik dioperasikan |
||
Deskripsi Produk

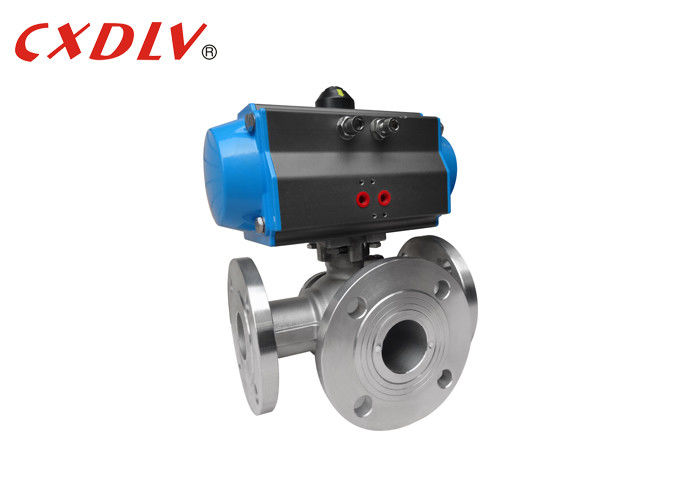

Spring Return Single Acting Pneumatic Digerakkan 3 way Valve On Off Valve
Spesifikasi
- Desain rack and pinion rotary quarter turn aktuator pneumatik
- Versi Double Acting atau Spring Return
- ISO5211, DIN3337, dan antarmuka Namur untuk pemasangan yang mudah ke katup, kotak sakelar pembatas, dan positioner
- Cocok untuk aplikasi indoor dan outdoor
- Output torsi dari 3Nm hingga 13.024Nm (versi DA) dan 4Nm hingga 6.584Nm (versi SR)
- Housing paduan aluminium dengan pinion berlapis nikel
- Sudut perjalanan 90 ° dengan penyesuaian pemberhentian perjalanan ± 5 ℃
- Tekanan pengoperasian dari 2 bar hingga 8 bar pada suhu dari -20 ℃ hingga + 80 ℃
Keuntungan
1. Resistensi fluida, koefisien resistansi pipa dengan panjang yang sama adalah sama.
2. Struktur sederhana, ukuran kecil, ringan.
3. Tutup dan dapat diandalkan bahan penyegelan permukaan katup plastik banyak digunakan, penyegelan, dan telah banyak digunakan dalam sistem vakum.
4. Mudah dioperasikan, dibuka dan ditutup dengan cepat, dari terbuka penuh hingga tertutup sepenuhnya selama putaran 90 °, untuk memfasilitasi kendali jarak jauh.
5. Perawatan mudah, katup bola sederhana, segel pada umumnya kegiatan, penggantian pelepasan lebih nyaman.
6. Pada permukaan penyegelan yang sepenuhnya terbuka atau tertutup sepenuhnya dan bola dan kursi isolasi dielektrik, melalui media, tidak akan menyebabkan erosi permukaan penyegelan katup.
Data teknis
Aktuator Pneumatik Akting Tunggal Memesan No.
| model nomor | Torsi (6Bar) | |
| Buka | Dekat | |
| ACT 050S | 13.2Nm | 6.7Nm |
| ACT 063S | 24.1Nm | 11.1Nm |
| ACT 075S | 47,7Nm | 22.1Nm |
| ACT 090S | 73.1Nm | 36.7Nm |
| ACT 100S | 109Nm | 50,7 Nm |
| ACT 115S | 176Nm | 82Nm |
| ACT 125S | 227Nm | 105Nm |
| ACT 145S | 357Nm | 165Nm |
| ACT 160S | 456Nm | 224Nm |
| ACT 190S | 871Nm | 379Nm |
| ACT 210S | 1000Nm | 521Nm |
| ACT 240S | 1423Nm | 721Nm |
| ACT 270S | 2345 Nm | 1060Nm |
| ACT 300-an | 2956Nm | 1460Nm |
| ACT 350S | 4247Nm | 2346Nm |
| ACT 400S | 6559Nm | 2624Nm |
Parameter 150LB Ball Valve (1/2 "~ 8")
| Tekanan | Ukuran | φD | L. | φE | φB | φC | T | f |
| Kelas150 | 1/2 " | 13 | 108 | 89 | 60.5 | 35 | 11.5 | 1.6 |
| 3/4 " | 19 | 117 | 98 | 70 | 43 | 11.5 | 1.6 | |
| 1 " | 25 | 127 | 108 | 79.5 | 51 | 12 | 1.6 | |
| 1 1/4 " | 32 | 140 | 117 | 89 | 64 | 13 | 1.6 | |
| 1 1/2 " | 38 | 165 | 127 | 98.5 | 73 | 15 | 1.6 | |
| 2 " | 51 | 178 | 152 | 120.5 | 92 | 16 | 1.6 |
Aksesori yang dapat digunakan dengan Ball Valve ini
Indikator Nyala / Mati
Namur Standard Solenoid Valve di semua Standar
Positioner Katup Pneumatik & Listrik-Pneumatik
Declutchable Manual Override
Limit Switch untuk Indikasi Nyala / Mati di Papan Panel
Filter + Kombinasi Regulator dengan Pengukur Tekanan
Seleksi Lebih Banyak
| Standar | ANSI | GB | JIS | KERIUHAN |
| Tekanan | 150LB / 300LB | PN16 / PN25 / PN40 | 10rb / 20rb | PN16 / PN40 |
| Matreial katup | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) toilet | |||
| Aktuator | 1) Akting Tunggal (Pengembalian Musim Semi) 2) Akting Ganda | |||
| Aksesoris | 1) Limit Switch 2) Katup solenoid 3) Filter 4) Positioner | |||
