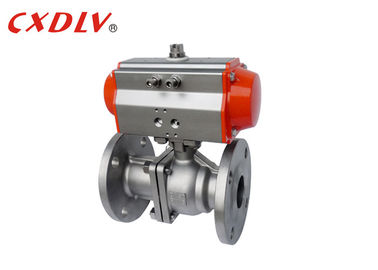

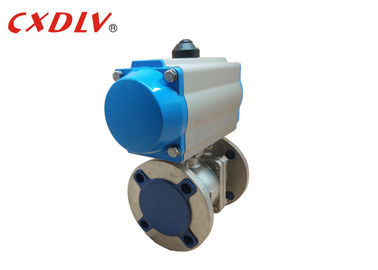

Flange Industri Pneumatic Digerakkan Ball Valve SS Air Control Valve WCB Rotary
Detail produk:
| Tempat asal: | Cina |
| Nama merek: | CXDLV |
| Sertifikasi: | CE&ISO |
| Nomor model: | Q641F |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1pc |
|---|---|
| Harga: | Dapat dinegosiasikan |
| Kemasan rincian: | Casing Plywood Cocok sesuai dengan struktur katup yang berbeda |
| Waktu pengiriman: | 5 ~ 25 Hari Kerja |
| Syarat-syarat pembayaran: | T / T, Paypal, Serikat Barat, D / A, L / C, D / P, MoneyGram |
| Menyediakan kemampuan: | 500 pcs / Senin |
|
Informasi Detail |
|||
| tubuh bahan: | CF8 | Bahan kursi: | PTFE |
|---|---|---|---|
| Kekuasaan: | Spring Return Actuator | Koneksi: | Flange ganda |
| Ukuran katup: | 1/2 "~ 8" | Media: | Gas Minyak Air |
| Menyoroti: | katup pneumatik aksi ganda,katup yang dioperasikan pneumatik |
||
Deskripsi Produk
Flange Industri Pneumatic Digerakkan Ball Valve SS Air Control Valve WCB Rotary
Spesifikasi
- Desain rack and pinion rotary quarter turn aktuator pneumatik
- Versi Double Acting atau Spring Return
- ISO5211, DIN3337, dan antarmuka Namur untuk pemasangan yang mudah ke katup, kotak sakelar pembatas, dan positioner
- Cocok untuk aplikasi indoor dan outdoor
- Output torsi dari 3Nm hingga 13.024Nm (versi DA) dan 4Nm hingga 6.584Nm (versi SR)
- Housing paduan aluminium dengan pinion berlapis nikel
- Sudut perjalanan 90 ° dengan penyesuaian pemberhentian perjalanan ± 5 ℃
- Tekanan pengoperasian dari 2 bar hingga 8 bar pada suhu dari -20 ℃ hingga + 80 ℃
Keuntungan
1. Mudah dioperasikan, buka dan tutup dengan cepat, dari terbuka penuh hingga penuh selama diputar 90 °, mudah dikendalikan jarak jauh.
2. perawatannya nyaman, katup bola dalam struktur sederhana, cincin penyegelan umumnya aktif, dan nyaman untuk membongkar dan mengganti.
3. Ketika sepenuhnya terbuka atau tertutup sepenuhnya, permukaan penyegelan dari bola dan dudukan katup diisolasi dari medium. Ketika medium lewat, itu tidak akan menyebabkan erosi pada permukaan perapat katup.
Data teknis
Aktuator Pneumatik Akting Ganda Memesan No.
| Dua kali lipat Akting | model nomor | Torsi (5.5Bar) |
| ACT 042D | 8.4Nm | |
| ACT 050D | 18.3Nm | |
| ACT 063D | 32.2Nm | |
| ACT 075D | 64Nm | |
| ACT 090D | 101Nm | |
| ACT 100D | 146Nm | |
| ACT 115D | 236Nm | |
| ACT 125D | 305Nm | |
| ACT 145D | 478Nm | |
| ACT 160D | 624Nm | |
| ACT 190D | 1185Nm | |
| ACT 210D | 1447Nm | |
| ACT 240D | 2126Nm | |
| ACT 270D | 3229 Nm | |
| ACT 300D | 4197Nm | |
| ACT 350D | 6283Nm | |
| ACT 400D | 8953Nm |
Parameter Ball Valve (DN15 ~ DN200)
| PN (Mpa) | DN | L. | φE | φB | φC | T | f | T-hh | H |
| 1.6 | 15 | 130 | 95 | 65 | 45 | 14 | 2 | 4-14 | 48 |
| 20 | 140 | 105 | 75 | 55 | 14 | 2 | 4-14 | 53 | |
| 25 | 150 | 115 | 85 | 65 | 14 | 2 | 4-14 | 64 | |
| 32 | 165 | 135 | 100 | 78 | 16 | 2 | 4-18 | 71 | |
| 40 | 180 | 145 | 110 | 85 | 16 | 3 | 4-18 | 76 | |
| 50 | 200 | 160 | 125 | 100 | 16 | 3 | 4-18 | 85 |
Aksesori yang dapat digunakan dengan Ball Valve ini
Indikator Nyala / Mati
Namur Standard Solenoid Valve di semua Standar
Positioner Katup Pneumatik & Listrik-Pneumatik
Declutchable Manual Override
Limit Switch untuk Indikasi Nyala / Mati di Papan Panel
Filter + Kombinasi Regulator dengan Pengukur Tekanan
Seleksi Lebih Banyak
| Standar | ANSI | GB | JIS | KERIUHAN |
| Tekanan | 150LB / 300LB | PN16 / PN25 / PN40 | 10rb / 20rb | PN16 / PN40 |
| Matreial katup | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
| Aktuator | 1) Akting Tunggal (Pengembalian Musim Semi) 2) Akting Ganda | |||
| Aksesoris | 1) Limit Switch 2) Katup solenoid 3) Filter 4) Positioner | |||
