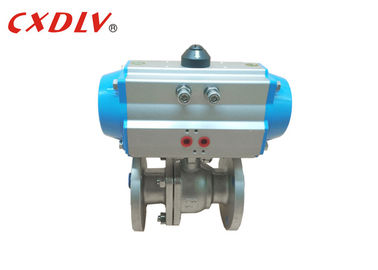

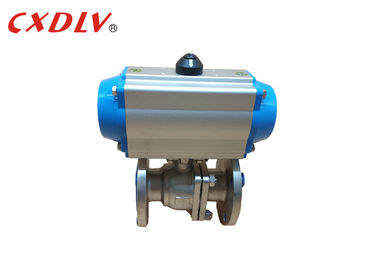

Ganda Acting Flange Pneumatic Actuated Ball Valve Control Valve 150LB
Detail produk:
| Tempat asal: | Cina |
| Nama merek: | CXDLV |
| Sertifikasi: | CE&ISO |
| Nomor model: | Q641F |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1pc |
|---|---|
| Harga: | Dapat dinegosiasikan |
| Kemasan rincian: | Casing Plywood Cocok sesuai dengan struktur katup yang berbeda |
| Waktu pengiriman: | 5 ~ 25 Hari Kerja |
| Syarat-syarat pembayaran: | T / T, Paypal, Serikat Barat, D / A, L / C, D / P, MoneyGram |
| Menyediakan kemampuan: | 500 pcs / Senin |
|
Informasi Detail |
|||
| tubuh bahan: | CF8 | Bahan kursi: | PTFE |
|---|---|---|---|
| Kekuasaan: | Spring Return Actuator | Koneksi: | Flange ganda |
| Ukuran katup: | 1/2 "~ 8" | Media: | Gas Minyak Air |
| Menyoroti: | katup pneumatik kerja ganda,katup bola dioperasikan pneumatik |
||
Deskripsi Produk
Ganda Acting Flange Pneumatic Actuated Ball Valve Control Valve 150LB
Spesifikasi
- Desain rack and pinion rotary quarter turn aktuator pneumatik
- Versi Double Acting atau Spring Return
- ISO5211, DIN3337, dan antarmuka Namur untuk pemasangan yang mudah ke katup, kotak sakelar pembatas, dan positioner
- Cocok untuk aplikasi indoor dan outdoor
- Output torsi dari 3Nm hingga 13.024Nm (versi DA) dan 4Nm hingga 6.584Nm (versi SR)
- Housing paduan aluminium dengan pinion berlapis nikel
- Sudut perjalanan 90 ° dengan penyesuaian pemberhentian perjalanan ± 5 ℃
- Tekanan pengoperasian dari 2 bar hingga 8 bar pada suhu dari -20 ℃ hingga + 80 ℃
Keuntungan
1. Ukuran Compact dan Konstruksi ringan
2. Kinerja Yang Andal, Tahan Lama
3. Standar Katup “In Line” atau “Cross Mount” ke Konfigurasi Aktuator
4. Desain Spring-Return Mengakomodir Pasokan Udara serendah 50 psi
5. Stainless Steel Eksternal Trim dan Standar O-ring FKM
6. Direct Coupling Stem Coupling ke Actuator Shaft Meminimalkan Backlash
7. Manual Override Standard
Data teknis
Aktuator Pneumatik Akting Ganda Memesan No.
| Dua kali lipat Akting | model nomor | Torsi (5.5Bar) |
| ACT 042D | 8.4Nm | |
| ACT 050D | 18.3Nm | |
| ACT 063D | 32.2Nm | |
| ACT 075D | 64Nm | |
| ACT 090D | 101Nm | |
| ACT 100D | 146Nm | |
| ACT 115D | 236Nm | |
| ACT 125D | 305Nm | |
| ACT 145D | 478Nm | |
| ACT 160D | 624Nm | |
| ACT 190D | 1185Nm | |
| ACT 210D | 1447Nm | |
| ACT 240D | 2126Nm | |
| ACT 270D | 3229 Nm | |
| ACT 300D | 4197Nm | |
| ACT 350D | 6283Nm | |
| ACT 400D | 8953Nm |
Parameter 150LB Ball Valve (1/2 "~ 8")
| Tekanan | Ukuran | φD | L. | φE | φB | φC | T | f |
| Kelas150 | 1/2 " | 13 | 108 | 89 | 60.5 | 35 | 11.5 | 1.6 |
| 3/4 " | 19 | 117 | 98 | 70 | 43 | 11.5 | 1.6 | |
| 1 " | 25 | 127 | 108 | 79.5 | 51 | 12 | 1.6 | |
| 1 1/4 " | 32 | 140 | 117 | 89 | 64 | 13 | 1.6 | |
| 1 1/2 " | 38 | 165 | 127 | 98.5 | 73 | 15 | 1.6 | |
| 2 " | 51 | 178 | 152 | 120.5 | 92 | 16 | 1.6 |
Aksesori yang dapat digunakan dengan Ball Valve ini
Indikator Nyala / Mati
Namur Standard Solenoid Valve di semua Standar
Positioner Katup Pneumatik & Listrik-Pneumatik
Declutchable Manual Override
Limit Switch untuk Indikasi Nyala / Mati di Papan Panel
Filter + Kombinasi Regulator dengan Pengukur Tekanan
Seleksi Lebih Banyak
| Standar | ANSI | GB | JIS | KERIUHAN |
| Tekanan | 150LB / 300LB | PN16 / PN25 / PN40 | 10rb / 20rb | PN16 / PN40 |
| Matreial katup | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
| Aktuator | 1) Akting Tunggal (Pengembalian Musim Semi) 2) Akting Ganda | |||
| Aksesoris | 1) Limit Switch 2) Katup solenoid 3) Filter 4) Positioner | |||
