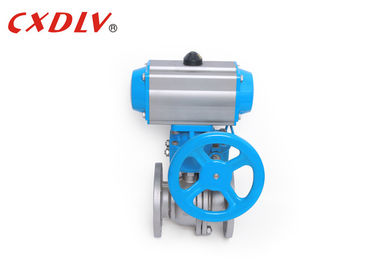

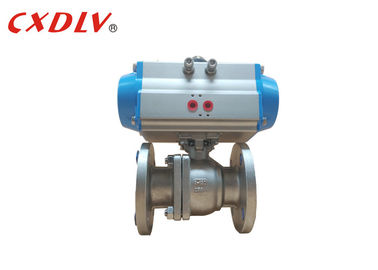

RF Flange Springs Pneumatic Actuated Ball Valve 12pcs Dengan Manual Override

Produk

Katup Bola Berulir Wanita

Hubungi Kami

Mr. Li

905499960@qq.com

86-577-86913118

Hubungi Sekarang

RF Flange Springs Pneumatic Actuated Ball Valve 12pcs Dengan Manual Override

MOQ:	1pc
harga:	Dapat dinegosiasikan
kemasan standar:	Casing Plywood Cocok sesuai dengan struktur katup yang berbeda
Periode pengiriman:	5 ~ 25 Hari Kerja
metode pembayaran:	T / T, Paypal, Serikat Barat, D / A, L / C, D / P, MoneyGram
Kapasitas pasokan:	500 pcs / Senin

Informasi Detail

Deskripsi Produk

Informasi Rinci

Tempat asal

Nama merek

CXDLV

Sertifikasi

CE&ISO

Nomor model

Q641F

tubuh bahan:

Bahan kursi:

Kekuasaan:

Spring Return Actuator

Koneksi:

Flange ganda

Ukuran katup:

1/2 "~ 8"

Media:

Gas Minyak Air

Menyoroti:

katup pneumatik aksi ganda

katup yang dioperasikan pneumatik

Deskripsi Produk

RF Flange Springs Pneumatic Actuated Ball Valve 12pcs Dengan Manual Override

Spesifikasi

Desain rack and pinion rotary quarter turn aktuator pneumatik
Versi Double Acting atau Spring Return
ISO5211, DIN3337, dan antarmuka Namur untuk pemasangan yang mudah ke katup, kotak sakelar pembatas, dan positioner
Cocok untuk aplikasi indoor dan outdoor
Output torsi dari 3Nm hingga 13.024Nm (versi DA) dan 4Nm hingga 6.584Nm (versi SR)
Housing paduan aluminium dengan pinion berlapis nikel
Sudut perjalanan 90 ° dengan penyesuaian pemberhentian perjalanan ± 5 ℃
Tekanan pengoperasian dari 2 bar hingga 8 bar pada suhu dari -20 ℃ hingga + 80 ℃

Keuntungan

1. Ukuran Compact dan Konstruksi ringan

2. Kinerja Yang Andal, Tahan Lama

3. Standar Katup “In Line” atau “Cross Mount” ke Konfigurasi Aktuator

4. Desain Spring-Return Mengakomodir Pasokan Udara serendah 50 psi

5. Stainless Steel Eksternal Trim dan Standar O-ring FKM

6. Direct Coupling Stem Coupling ke Actuator Shaft Meminimalkan Backlash

7. Manual Override Standard

Data teknis
Aktuator Pneumatik Akting Tunggal Memesan No.

model nomor	Torsi (6Bar)
model nomor	Buka	Dekat
ACT 050S	13.2Nm	6.7Nm
ACT 063S	24.1Nm	11.1Nm
ACT 075S	47,7Nm	22.1Nm
ACT 090S	73.1Nm	36.7Nm
ACT 100S	109Nm	50,7 Nm
ACT 115S	176Nm	82Nm
ACT 125S	227Nm	105Nm
ACT 145S	357Nm	165Nm
ACT 160S	456Nm	224Nm
ACT 190S	871Nm	379Nm
ACT 210S	1000Nm	521Nm
ACT 240S	1423Nm	721Nm
ACT 270S	2345 Nm	1060Nm
ACT 300-an	2956Nm	1460Nm
ACT 350S	4247Nm	2346Nm
ACT 400S	6559Nm	2624Nm

Parameter Ball Valve (DN15 ~ DN200)

PN (Mpa)	DN	L.	φE	φB	φC	T	f	T-hh	H
1.6	15	130	95	65	45	14	2	4-14	48
	20	140	105	75	55	14	2	4-14	53
	25	150	115	85	65	14	2	4-14	64
	32	165	135	100	78	16	2	4-18	71
	40	180	145	110	85	16	3	4-18	76
	50	200	160	125	100	16	3	4-18	85

Aksesori yang dapat digunakan dengan Ball Valve ini
Indikator Nyala / Mati
Namur Standard Solenoid Valve di semua Standar
Positioner Katup Pneumatik & Listrik-Pneumatik
Declutchable Manual Override
Limit Switch untuk Indikasi Nyala / Mati di Papan Panel
Filter + Kombinasi Regulator dengan Pengukur Tekanan

Seleksi Lebih Banyak

Standar	ANSI	GB	JIS	KERIUHAN
Tekanan	150LB / 300LB	PN16 / PN25 / PN40	10rb / 20rb	PN16 / PN40
Matreial katup	1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) toilet
Aktuator	1) Akting Tunggal (Pengembalian Musim Semi) 2) Akting Ganda
Aksesoris	1) Limit Switch 2) Katup solenoid 3) Filter 4) Positioner
