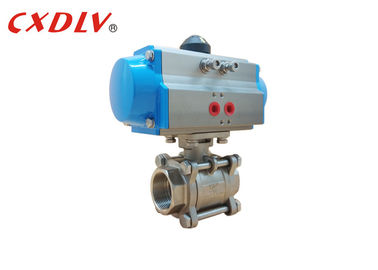

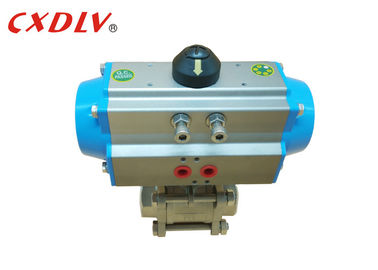

DN15 - DN100 Thread BSPT Pneumatic Dioperasikan Ball Valve Stainless Steel CF8M

DN15 - DN100 Thread BSPT Pneumatic Dioperasikan Ball Valve Stainless Steel CF8M
DN15 - DN100 Thread BSPT Pneumatic Dioperasikan Ball Valve Stainless Steel CF8M DN15 - DN100 Thread BSPT Pneumatic Dioperasikan Ball Valve Stainless Steel CF8M

Gambar besar :  DN15 - DN100 Thread BSPT Pneumatic Dioperasikan Ball Valve Stainless Steel CF8M

Detail produk:
Tempat asal: Cina
Nama merek: CXDLV
Sertifikasi: CE&ISO
Nomor model: Q611F
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 1pc
Harga: negotiation
Kemasan rincian: Casing Plywood Cocok sesuai dengan struktur katup yang berbeda
Waktu pengiriman: 5 ~ 25 Hari Kerja
Syarat-syarat pembayaran: T / T, Paypal, Serikat Barat, D / A, L / C, D / P, MoneyGram
Menyediakan kemampuan: 500 pcs / Senin
Detil Deskripsi produk
tubuh bahan: Besi tahan karat Bahan kursi: PTFE
Kekuasaan: Spring Return Actuator Koneksi: BSP / BSPT / NPT
Struktur: 3pieces Media: Gas Minyak Air
Cahaya Tinggi:

katup pneumatik kerja ganda

,

katup pneumatik

DN15 - DN100 Thread BSPT Pneumatik Dioperasikan Ball Valve Stainless Steel CF8M


Spesifikasi

Aktuator pneumatik terutama terdiri dari piston atau diafragma yang mengembangkan kekuatan motif. Itu membuat udara di bagian atas silinder, memungkinkan tekanan udara untuk memaksa diafragma atau piston untuk menggerakkan batang katup atau memutar elemen kontrol katup.

Katup membutuhkan sedikit tekanan untuk beroperasi dan biasanya dua atau tiga kali lipat gaya input. Semakin besar ukuran piston, semakin besar tekanan output. Memiliki piston yang lebih besar juga bisa bagus jika pasokan udara rendah, memungkinkan kekuatan yang sama dengan input yang lebih sedikit. Tekanan-tekanan ini cukup besar untuk menghancurkan benda-benda di dalam pipa. Pada input 100 kPa, Anda dapat mengangkat mobil kecil (lebih dari 1.000 pon) dengan mudah, dan ini hanya dasar, katup pneumatik kecil. Namun, kekuatan yang dihasilkan yang diperlukan dari batang akan terlalu besar dan menyebabkan batang katup gagal.

Tekanan ini ditransfer ke batang katup, yang terhubung ke sumbat katup (lihat sumbat katup), katup kupu-kupu, dll. Gaya yang lebih besar diperlukan dalam tekanan tinggi atau saluran pipa aliran tinggi untuk memungkinkan katup mengatasi kekuatan-kekuatan ini, dan memungkinkannya untuk memindahkan katup bagian yang bergerak untuk mengontrol materi yang mengalir di dalam.

Input katup adalah "sinyal kontrol." Ini dapat berasal dari berbagai alat pengukur, dan setiap tekanan yang berbeda adalah titik setel yang berbeda untuk sebuah katup. Sinyal standar tipikal adalah 20-100 kPa. Sebagai contoh, sebuah katup dapat mengendalikan tekanan dalam bejana yang memiliki aliran keluar yang konstan, dan aliran yang bervariasi (bervariasi oleh aktuator dan katup). Pemancar tekanan akan memonitor tekanan di kapal dan mengirimkan sinyal dari 20-100 kPa. 20 kPa berarti tidak ada tekanan, 100 kPa berarti ada tekanan rentang penuh (dapat divariasikan oleh titik kalibrasi pemancar). Ketika tekanan naik di kapal, output dari pemancar naik, peningkatan tekanan ini dikirim ke katup, yang menyebabkan katup bergerak ke bawah, dan mulai menutup katup, mengurangi aliran ke kapal, mengurangi tekanan di kapal sebagai tekanan berlebih dievakuasi melalui aliran keluar. Ini disebut proses akting langsung.


Keuntungan

1. Katup bola stainless steel

2. Nilai aliran tinggi

3. Tekanan menengah tinggi

4. Umur panjang

5. Katup piston ISO 5211


Data teknis
Aktuator Pneumatik Akting Tunggal Memesan No.

model nomor Torsi (6Bar)
Buka Dekat
ACT 050S 13.2Nm 6.7Nm
ACT 063S 24.1Nm 11.1Nm
ACT 075S 47,7Nm 22.1Nm
ACT 090S 73.1Nm 36.7Nm
ACT 100S 109Nm 50,7 Nm
ACT 115S 176Nm 82Nm
ACT 125S 227Nm 105Nm
ACT 145S 357Nm 165Nm
ACT 160S 456Nm 224Nm
ACT 190S 871Nm 379Nm
ACT 210S 1000Nm 521Nm
ACT 240S 1423Nm 721Nm
ACT 270S 2345 Nm 1060Nm
ACT 300-an 2956Nm 1460Nm
ACT 350S 4247Nm 2346Nm
ACT 400S 6559Nm 2624Nm


Aksesori yang dapat digunakan dengan Ball Valve ini
Indikator Nyala / Mati
Namur Standard Solenoid Valve di semua Standar
Positioner Katup Pneumatik & Listrik-Pneumatik
Declutchable Manual Override
Limit Switch untuk Indikasi Nyala / Mati di Papan Panel
Filter + Kombinasi Regulator dengan Pengukur Tekanan

Aplikasi

Katup bola pneumatik banyak digunakan untuk isolasi aliran dan kontrol dalam sistem aktuasi pneumatik karena katup yang dioperasikan udara ini tersedia dalam berbagai gaya dan ukuran tubuh, bahan dan peringkat tekanan dan mereka cocok untuk sebagian besar aplikasi mulai dari air, gas, uap, minyak, bahan makanan, bahan kimia, obat-obatan dan bubuk. Katup bola yang digerakkan memiliki bola internal dengan lubang melaluinya disegel biasanya dengan kursi PTFE dikompres terhadapnya oleh ujung-ujung katup bola, digerakkan melalui seperempat putaran oleh batang yang dioperasikan oleh aktuator udara. Katup bola yang dioperasikan dengan udara menawarkan paket katup yang digerakkan yang kuat, tangguh, dan andal dengan biaya yang relatif rendah, serta menawarkan waktu kerja yang cepat, dapat dioperasikan secara terus-menerus, dan nyaman dalam aplikasi bersepeda yang tinggi jika diperlukan.


Pemilihan Model
3PC Thread Pneumatic Ball Valve

nama Produk 3PC Thread Ball Valve
Tekanan 1000WOG
Matreial katup CF8 / SS304 CF8M / SS316 WCB
Koneksi BSP / BSPT / NPT
