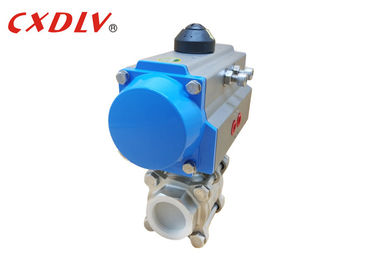

PN16 Pneumatic Actuated Ball Valve Double Acting Piston Double Flange Berakhir
Detail produk:
| Tempat asal: | Cina |
| Nama merek: | CXDLV |
| Sertifikasi: | CE&ISO |
| Nomor model: | Q611F |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1pc |
|---|---|
| Harga: | Dapat dinegosiasikan |
| Kemasan rincian: | Casing Plywood Cocok sesuai dengan struktur katup yang berbeda |
| Waktu pengiriman: | 5 ~ 25 Hari Kerja |
| Syarat-syarat pembayaran: | T / T, Paypal, Serikat Barat, D / A, L / C, D / P, MoneyGram |
| Menyediakan kemampuan: | 500 pcs / Senin |
|
Informasi Detail |
|||
| tubuh bahan: | CF8, CF8M, WCB, CF3, CF3M | Bahan kursi: | PTFE |
|---|---|---|---|
| Aktuator: | Akting Ganda, Akting Tunggal | Standar: | GB, ANSI, JIS, DIN |
| Ukuran: | 1/2 "~ 8" | Media: | Gas Minyak Air |
| Menyoroti: | katup bola dioperasikan pneumatik,katup pneumatik dioperasikan |
||
Deskripsi Produk
PN16 Pneumatic Actuated Ball Valve Double Acting Piston Double Flange Berakhir
Spesifikasi
- Desain rack and pinion rotary quarter turn aktuator pneumatik
- Versi Double Acting atau Spring Return
- ISO5211, DIN3337, dan antarmuka Namur untuk pemasangan yang mudah ke katup, kotak sakelar pembatas, dan positioner
- Cocok untuk aplikasi indoor dan outdoor
- Output torsi dari 3Nm hingga 13.024Nm (versi DA) dan 4Nm hingga 6.584Nm (versi SR)
- Housing paduan aluminium dengan pinion berlapis nikel
- Sudut perjalanan 90 ° dengan penyesuaian pemberhentian perjalanan ± 5 ℃
- Tekanan pengoperasian dari 2 bar hingga 8 bar pada suhu dari -20 ℃ hingga + 80 ℃
Keuntungan
1. Tipe Tiga Bagian: Bore Penuh: Pneumatically Actuated (Acting Tunggal atau Ganda)
2. Ukuran & Koneksi 6mm (1/4 ″) ke 100mm (4 ″) BSP Perempuan (NPT, BSPT berdasarkan permintaan)
3. Udara Tugas: Gas Inert: Minyak: Proses: Uap: Air
4. Bahan Tubuh, Bola & Batang Stainless Steel: Kursi RPTFE
Data teknis
Aktuator Pneumatik Akting Ganda Memesan No.
| model nomor | Torsi (6Bar) | |
| Buka | Dekat | |
| ACT 050S | 13.2Nm | 6.7Nm |
| ACT 063S | 24.1Nm | 11.1Nm |
| ACT 075S | 47,7Nm | 22.1Nm |
| ACT 090S | 73.1Nm | 36.7Nm |
| ACT 100S | 109Nm | 50,7 Nm |
| ACT 115S | 176Nm | 82Nm |
| ACT 125S | 227Nm | 105Nm |
| ACT 145S | 357Nm | 165Nm |
| ACT 160S | 456Nm | 224Nm |
| ACT 190S | 871Nm | 379Nm |
| ACT 210S | 1000Nm | 521Nm |
| ACT 240S | 1423Nm | 721Nm |
| ACT 270S | 2345 Nm | 1060Nm |
| ACT 300-an | 2956Nm | 1460Nm |
| ACT 350S | 4247Nm | 2346Nm |
| ACT 400S | 6559Nm | 2624Nm |
Aksesori yang dapat digunakan dengan Ball Valve ini
Indikator Nyala / Mati
Namur Standard Solenoid Valve di semua Standar
Positioner Katup Pneumatik & Listrik-Pneumatik
Declutchable Manual Override
Limit Switch untuk Indikasi Nyala / Mati di Papan Panel
Filter + Kombinasi Regulator dengan Pengukur Tekanan
Pemilihan Model
3PC Thread Pneumatic Ball Valve
| nama Produk | 3PC Thread Ball Valve | |||
| Tekanan | 1000WOG | |||
| Matreial katup | CF8 / SS304 | CF8M / SS316 | WCB | |
| Koneksi | BSP / BSPT / NPT | |||
